Strumenti generali

Guide contestuali

Ogni volta che hai bisogno di aiuto su un argomento specifico, puoi accedere alla pagina corrispondente nel manuale utente corrente tramite il pulsante Guida disponibile nella maggior parte delle finestre di dialogo - tieni presente che i plugin di terze parti possono puntare a pagine web dedicate.

Pannelli

Per impostazione predefinita, QGIS fornisce molti pannelli con cui lavorare. Alcuni di questi pannelli sono descritti di seguito, mentre altri possono essere trovati in diverse parti del documento. Un elenco completo dei pannelli predefiniti forniti da QGIS è disponibile tramite il menu Visualizza ‣ Panelli ‣ e descritto in Pannelli.

Pannello dei Layer

Il pannello Layer (chiamato anche la legenda della mappa) elenca tutti i layer del progetto e aiuta a gestire la loro visibilità. Puoi mostrarlo o nasconderlo premendo Ctrl+1. Un layer può essere selezionato e trascinato su o giù nella legenda per cambiare l’ordinamento secondo Z. Ordinamento secondo Z significa che i layer elencati più vicino alla parte superiore della legenda sono disegnati sopra i layer elencati più in basso nella legenda.

Nota

Questo comportamento di default può essere cambiato tramite il pannello Layer Order.

In cima al Pannello dei Layer, una barra degli strumenti ti permette di:

  • symbology Apri il pannello Stile layer (F7): attiva e disattiva il pannello Stile layer.

  • addGroup Aggiungi gruppo

  • showMapTheme Gestisci Temi Mappa: controlla la visibilità dei layer e li organizzai in differenti temi mappa.

  • filterMap Filtra la legenda in base al contenuto della mappa: solo i layers che ricadono nell’area in visualizzazione vengono elencati in modo completo, gli altri restano ma hanno simbologia nulla, in questo modo viene evidenziato quali sono i layer di interesse nella zona visualizzata.

  • expressionFilter Filtra legenda tramite espressione: applica un’espressione per rimuovere gli stili dall’albero dei layer selezionati che non hanno elementi che soddisfano la condizione. Questo può essere usato per evidenziare gli elementi che si trovano all’interno di una area/elemento di un altro layer. Dall’elenco a discesa, è possibile modificare e cancellare l’espressione attualmente applicata.

  • expandTree Espandi tutti o collapseTree Racchiudi tutti layer e gruppi nel pannello Layer.

  • removeLayer Elimina Layer/Gruppo attualmente selezionato.

../../../_images/layer_toolbar.png

Barra degli strumenti nel pannello Layer

Nota

Strumenti per la gestione del pannello layer sono anche disponibili per gli oggetti mappa e legenda nei layout di stampa.

Gestisci Temi Mappa

Il pulsante a discesa showMapTheme Gestisci Temi Mappa fornisce l’accesso a comode scorciatoie per manipolare la visibilità dei layer nel pannello Layer:

  • showAllLayers Mostra tutti i layer

  • hideAllLayers Nascondi tutti i layer

  • showSelectedLayers Mostra i layer selezionati

  • hideSelectedLayers Nascondi i layer selezionati

  • hideDeselectedLayers Nascondi layer non selezionati

Oltre al semplice controllo della visibilità dei layer, il menu showMapTheme Gestisci Temi Mappa permette di configurare Temi mappa nella legenda e passare da un tema mappa ad un altro. Un tema della mappa è una fotografia della legenda della mappa corrente che registra:

  • i layer impostati come visibili nel pannello Layer

  • e per ogni layer visibile:

    • il riferimento allo style applicato al layer

    • le classi visibili dello stile, ad esempio gli oggetti nodo del layer selezionati nel pannello Layer. Questo si applica a symbologies oltre che alla visualizzazione del singolo simbolo

    • lo stato collassato/espanso del/i nodo(i) del layer e del gruppo(i) che si trova all’interno di esso

Per creare un novo Tema Mappa:

  1. Seleziona un layer che vuoi venga mostrato

  2. Configura le proprietà del layer (simbologia, diagramma, etichette…..) come al solito

  3. Espandi il menu in basso Stile ‣ e clicca su Aggiungi… per memorizzare le impostazioni come a new style embedded in the project.

    Nota

    Un tema mappa non memorizza i dettagli attuali delle proprietà: viene salvato solo un riferimento al nome dello stile, quindi ogni volta che si applicano modifiche al layer mentre questo stile è abilitato (ad esempio, si cambia la visualizzazione della simbologia), il tema mappa viene aggiornato con nuove informazioni.

  4. Se necessario ripeti i passaggi precedenti per altri layer

  5. Se applicabile, espandi o comprimi gruppi o nodi layer visibili nel pannello Layer

  6. Clicca sul pulsante showMapTheme Gestisci temi mappa nella parte superiore del pannello, e Aggiungi tema…

  7. Inserisci il nome del tema mappa e clicca su OK

Il nuovo tema è in elenco nella parte inferiore del menu a discesa showMapTheme.

Puoi creare tutti i temi della mappa di cui si ha bisogno: quando la combinazione corrente nella legenda della mappa (layer visibili, il loro stile attivo, gli elementi della legenda della mappa) non corrisponde ad alcun contenuto esistente del tema della mappa come sopra definito, clicca su Aggiungi Tema… per creare un nuovo tema mappa, oppure usa Sostituisci Tema ‣ per aggiornare il tema della mappa corrente. Usa il pulsante :menuselection:` Rimuovi Tema Attuale` per eliminare il tema attivo.

I temi mappa sono utili per passare rapidamente da una combinazione preconfigurata all’altra: selezionare un tema mappa nell’elenco per ripristinare la sua combinazione. Tutti i temi configurati sono accessibili anche nel layout di stampa, consentendo di creare diversi elementi di mappa basati su temi specifici e indipendenti dall’attuale visualizzazione della mappa principale (vedi Map item layers).

Panoramica del menu di scelta rapida del Layers Panel

Nella parte inferiore della barra degli strumenti, il componente principale del pannello Layer è il riquadro che elenca i layer vettoriali o raster aggiunti al progetto, eventualmente organizzati in gruppi. A seconda dell’oggetto selezionato nel pannello, con il tasto destro del mouse viene mostrato un insieme dedicato di opzioni presentate di seguito.

Opzione

Vettore

Layer Raster

Gruppo

zoomToLayer Zoom su Layer/Gruppo

checkbox

checkbox

checkbox

zoomToLayer Zoom alla selezione

checkbox

inOverview Mostra nella panoramica

checkbox

checkbox

Mostra totale elementi

checkbox

Copia Layer/Gruppo

checkbox

checkbox

checkbox

Rinomina Layer/Gruppo

checkbox

checkbox

checkbox

zoomActual Zoom alla risoluzione nativa (100%)

checkbox

Stira usando l’estensione attuale

checkbox

dbManager Aggiorna SQL Layer…

checkbox

addGroup Aggiungi Gruppo

checkbox

duplicateLayer Duplica

checkbox

checkbox

removeLayer Rimuovi Layer/Gruppo…

checkbox

checkbox

checkbox

Elimina dal Gruppo

checkbox

checkbox

Sposta al primo posto

checkbox

checkbox

checkbox

Seleziona con tutti i genitori

checkbox

checkbox

Gruppi Selezionati

checkbox

checkbox

openTable Apri tabella degli attributi

checkbox

toggleEditing Attiva modifiche

checkbox

allEdits Modifiche in uso ‣

checkbox

Filtra…

checkbox

Imposta la visibilità del layer in funzione della scala…`

checkbox

checkbox

Zoom alla scala di visbilità

checkbox

checkbox

Imposta SR ‣

checkbox

checkbox

  • Imposta il SR del Layer/Gruppo…

checkbox

checkbox

checkbox

  • Imposta il SR del progetto dal layer

checkbox

checkbox

Imposta proprietà WMS per il Gruppo

checkbox

unchecked Visualizza un solo gruppo per volta

checkbox

Seleziona e mostra tutti i suoi figli (Ctrl-click)

checkbox

Deseleziona e nascondi tutti i suoi figli (Ctrl-click)

checkbox

Rendi permanente

checkbox

Esporta ‣

checkbox

checkbox

checkbox

  • Salva Come…

checkbox

  • Salva Elementi Come…

checkbox

  • Salva Elementi Selezionati Come…

checkbox

  • Salva come file di definizione del layer…

checkbox

checkbox

checkbox

  • Salva come file di stile del layer…

checkbox

checkbox

Stili ‣

checkbox

checkbox

  • Copia Stile

checkbox

checkbox

  • Incolla Stile

checkbox

checkbox

checkbox

  • Aggiungi…

checkbox

checkbox

  • Rinomina…

checkbox

checkbox

Proprietà…

checkbox

checkbox

Tabella: Menu contestuali degli oggetti nel Layers Panel

Per i layers vettoriali GRASS, toggleEditing Attiva modifiche non è disponibile. Vedi la sezione Digitalizzare e modificare layer vettoriali GRASS per informazioni su modifiche dei layers vettoriali GRASS.

Interagire con gruppi e layer

I layer presenti nella finestra della legenda possono essere organizzati in gruppi. Ciò può essere fatto in due modi:

  1. Premi l’icona folder per aggiungere un nuovo gruppo. Digita un nome per il gruppo e premi Enter. Ora clicca su un layer esistente e trascinalo nel gruppo.

  2. Seleziona alcuni layer, fai clic con il tasto destro del mouse nella finestra di legenda e scegli Gruppo selezionato. I layer selezionati verranno automaticamente inseriti in un nuovo gruppo.

Per togliere un layer da un gruppo, trascinalo fuori, o fai clic destro su di esso e scegli Muovi fuori dal gruppo: il layer viene spostato dal gruppo e posizionato sopra di esso. I gruppi possono anche essere annidati all’interno di altri gruppi. Se un layer è inserito in un gruppo annidato, Muovi fuori dal gruppo sposterà il layer da tutti i gruppi annidati.

Per spostare un gruppo o un layer nella parte superiore del pannello dei layer, trascinalo nella parte superiore o scegli Sposta in alto. Se utilizzi questa opzione su un layer annidato in un gruppo, il layer viene spostato verso l’alto nel suo gruppo corrente.

Puoi usare la casella di controllo di un gruppo per mostrare/nascondere tutti i layer del gruppo con un singolo click.

Abilitare l’opzione Gruppo Esclusivo significa che ti è possibile rendere visibile in un gruppo un solo layer alla volta. Ogni volta che un layer all’interno di un gruppo è impostato come visibile, gli altri non saranno visibili.

Puoi selezionare più di un layer o gruppo allo stesso tempo tenendo premuto il tasto Ctrl mentre fai clic su layer aggiuntivi. Puoi quindi spostare tutti i layer selezionati in un nuovo gruppo allo stesso tempo.

Puoi anche eliminare più di un layer o gruppo alla volta selezionando diversi elementi con il tasto Ctrl e poi premendo Ctrl+D: tutti i layer o gruppi selezionati saranno rimossi dalla lista dei layer.

Maggiori informazioni sui layer e sui gruppi utilizzando l’icona indicatore

In alcune circostanze, le icone appaiono accanto al layer o al gruppo nel pannello Layer per dare maggiori informazioni sul layer/gruppo. Questi simboli sono:

  • toggleEditing per indicare che il layer è in modalità di modifica e puoi modificare i dati.

  • editableEdits per indicare che il layer in fase di modifica ha delle modifiche non salvate.

  • indicatorFilter per indicare a filter applicato al layer. Passa il mouse sull’icona per vedere l’espressione del filtro e fai doppio clic per aggiornare le impostazioni.

  • indicatorEmbedded per identificare un embedded group o layer e il percorso del loro file di progetto originale.

  • indicatorMemory per ricordarti che il layer è un layer temporary scratch layer e il suo contenuto verrà eliminato quando si chiude il progetto. Per evitare la perdita di dati e rendere il layer permanente, fai clic sull’icona per memorizzare il layer in uno qualsiasi dei formati vettoriali OGR supportati da QGIS.

Modificare lo stile dei layer vettoriali

Dal pannello Layer, sono disponibili scorciatoie per cambiare la visualizzazione dei layer in modo rapido e semplice. Clicca con il tasto destro del mouse su un layer vettoriale e seleziona Stile ‣ nella lista per poterlo fare:

  • vedi gli styles attualmente applicati al layer. Se sono stati definiti molti stili per il layer, puoi passare da uno all’altro e la visualizzazione del layer verrà aggiornata automaticamente nell’area di disegno della mappa.

  • copia lo stile corrente o, se applicabile, incolla uno stile copiato da un altro layer

  • rinomina lo stile corrente, aggiungi un nuovo stile (che in realtà è una copia di quello corrente) o elimina lo stile corrente (quando sono disponibili più stili).

Nota

Le opzioni precedenti sono disponibili anche per i layer raster.

Sia che gli oggetti del layer vettoriale abbiano tutte lo stesso simbolo unico o siano classificate (nel qual caso il layer è visualizzato in una struttura ad albero con ogni classificazione come sotto-voce), le seguenti opzioni sono disponibili a livello di layer o di classificazione:

  • Modifica Simbolo…. per aprire la finestra di dialogo simbolo-selettore per cambiare qualsiasi proprietà del layer o del simbolo dell’oggetto (simbolo, dimensione, colore….). Facendo doppio clic su un oggetto si apre anche la finestra di dialogo Seleziona Simbolo.

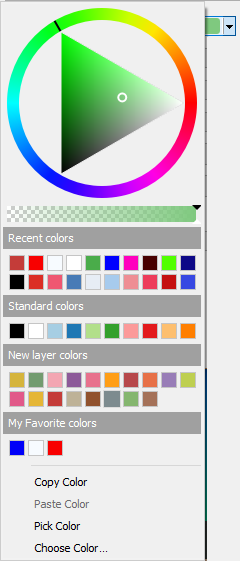

  • Scelta colore con una Ruota colori da cui puoi fare clic su un colore per aggiornare automaticamente il colore di riempimento del simbolo. Per comodità, Colori recenti sono disponibili nella parte inferiore della ruota dei colori.

  • showAllLayers Mostra tutti i layer e hideAllLayers Nascondi tutti i layer per attivare o disattivare la visibilità di tutte le classi di oggetti. Questo evita di (de)selezionare gli oggetti uno ad uno.

Suggerimento

Condividere rapidamente lo stile di un layer

Dal menu contestuale, copia lo stile di un layer e incollalo in un gruppo o una selezione di layer: lo stile viene applicato a tutti i layer che sono dello stesso tipo (vettore/raster) del layer originale e, per i layer vettoriali, che hanno lo stesso tipo di geometria (punto, linea o poligono).

Pannello Stile Layer

Il pannello Stile Layer (attivato anche con Ctrl+3) è un collegamento ad alcune delle opzioni della finestra di dialogo Proprietà Layer. Fornisce un modo semplice e veloce per definire la visualizzazione e il comportamento di un layer e per visualizzare i suoi effetti senza dover aprire la finestra di dialogo delle proprietà del layer.

Oltre ad evitare la finestra di dialogo delle proprietà di blocco (o «modale») dei layer, il pannello di stile dei layer evita anche di ingombrare lo schermo con finestre di dialogo e contiene la maggior parte delle opzioni dello stile (selettore colore, proprietà degli effetti, modifica regole, sostituzione etichette….): ad esempio, facendo clic sui pulsante colore all’interno del pannello di stile del layer, la finestra di selezione colore viene aperta all’interno del pannello di stile del layer stesso piuttosto che come finestra di dialogo separata.

Dall’elenco a discesa dei layer presenti nel Pannello Layer, seleziona un elemento e:

  • Imposta le proprietà del layer raster symbology Simbologia, transparency Trasparenza, e rasterHistogram Proprietà istogramma. Queste opzioni sono le stesse del Proprietà raster .

  • Imposta le proprietà del layer vettoriale symbology Simbologia, 3d Mappa 3D e labeling Etichette. Queste opzioni sono le stesse del Proprietà dei vettori.

  • Gestisci lo stile(i) associato nel stylePreset Gestore di Stili (maggiori dettagli in Gestione stili personalizzati).

  • Vedi lo history Storico dei cambiamenti che hai applicato allo stile dei layer nel progetto corrente: puoi quindi cancellare o ripristinare qualsiasi stato selezionandolo nell’elenco e cliccando su Applica.

Un’altra potente opzione di questo pannello è la casella di controllo checkbox Aggiornamento immediato. Spuntala e le tue modifiche vengono automaticamente visualizzate in modo continuo nella mappa. Non è più necessario premere il pulsante Applica.

../../../_images/layer_styling.png

Definizione della simbologia di un layer dal pannello di stile del layer

Suggerimento

Aggiungere schede personalizzate al pannello Stile Layer

Usando PyQGIS, puoi impostare nuove schede per gestire le proprietà dei layer nel Pannello Stile Layer. Vedi https://nathanw.net/2016/06/29/qgis-style-dock-part-2-plugin-panels/ per un esempio.

Pannello Ordine dei Layer

Per impostazione predefinita, i layer mostrati nell’area di disegno della mappa QGIS sono disegnati seguendo il loro ordine nel pannello Layer: più alto è il layer nel pannello, più alto (quindi, più visibile) sarà nella visualizzazione della mappa.

Puoi definire un ordine di disegno per i layer indipendentemente dall’ordine nel pannello dei layer con il pannello Layer Order attivato in Visualizza ‣ Pannelli ‣ o con Ctrl+9. Spunta la casella di controllo checkboxControllo ordine di visualizzazione sotto l’elenco dei layer e riorganizza i layer nel pannello come vuoi. Questo ordine diventa quello applicato alla visualizzazione della mappa. Per esempio, in figure_layer_layer_order, puoi vedere che gli oggetti airports vengono visualizzati sul poligono alaska nonostante il rispettivo posizionamento di quei layer nel pannello Layer.

Deselezionando checkbox Controllo ordine di visualizzazione tornerà al comportamento predefinito.

../../../_images/layer_order.png

Definire un ordine dei layer indipendente dalla legenda

Pannello Panoramica

Il pannello Panoramica (Ctrl+8) visualizza una mappa con una vista completa di alcuni dei layer. La mappa panoramica è riempita con i layer usando l’opzione Mostra nella panoramica dal menu Layer o nel menu contestuale dei layer. All’interno della vista, un rettangolo rosso mostra l’estensione della mappa corrente, aiutandoti a determinare rapidamente quale area dell’intera mappa state visualizzando. Se clicchi e trascini il rettangolo rosso nel riquadro panoramico, l’estensione della visualizzazione della mappa principale si aggiornerà di conseguenza.

Da notare che le etichette non vengono visualizzte nella panoramica della mappa anche se i layer utilizzati nella panoramica della mappa sono stati impostati per l’etichettatura.

Pannello Messaggi di Log

Durante il caricamento o l’elaborazione di alcune operazioni, puoi tracciare e seguire i messaggi che appaiono in diverse schede utilizzando il messageLog Pannello Messaggi di Log. Può essere attivato utilizzando l’icona più a destra nella barra di stato in basso.

Pannello Annulla/Ripristina

Per ogni layer in fase di modifica, il pannello Annulla/Ripristina (Ctrl+5) mostra l’elenco delle azioni effettuate, consentendoti di annullare rapidamente un insieme di azioni selezionando l’azione elencata. Maggiori dettagli in Undo and Redo edits.

Pannello Statistiche

Il pannello Statistiche (Ctrl+6) fornisce informazioni riassuntive su qualsiasi layer vettoriale. Questo pannello ti permette di selezionare:

  • il layer vettoriale su cui calcolare le statistiche

  • la colonna da usare, o una expression espressione.

  • le statistiche da restituire utilizzando il pulsante a discesa in basso a destra della finestra di dialogo. A seconda del tipo di campo (o dei valori dell’espressione), le statistiche disponibili sono:

Statistiche

Stringa

Intero

Numero reale

Data

Conteggio

checkbox

checkbox

checkbox

checkbox

Conteggio Distinti

checkbox

checkbox

Conteggio Mancanti

checkbox

checkbox

Somma

checkbox

checkbox

Media

checkbox

checkbox

checkbox

Deviazione Standard

checkbox

checkbox

Deviazione Standard su un Campione

checkbox

checkbox

Valore Minimo

checkbox

checkbox

checkbox

checkbox

Valore Massimo

checkbox

checkbox

checkbox

checkbox

Intervallo

checkbox

checkbox

checkbox

Minoranza

checkbox

checkbox

Maggioranza

checkbox

checkbox

Varietà

checkbox

checkbox

Primo Quartile

checkbox

checkbox

Terzo Quartile

checkbox

checkbox

Scarto interquartile

checkbox

checkbox

Lunghezza Minima

checkbox

Lunghezza Massima

checkbox

Tabella: Statistiche disponibili per ciascun tipo di campo

Il riepilogo statistico può essere:

  • il risultato di tutto il layer o di checkbox Solo geometrie selezionate

  • ricalcolato usando il pulsante draw quando i dati cambiano (ad esempio per inserimento di nuovi o eliminazione di oggetti/campi, per modifica degli attributi)

  • editCopy copiato negli appunti e incollato come tabella in un’altra applicazione.

../../../_images/statistical_summary.png

Mostrare statistiche su un campo

Progetti nidificati

A volte, ti piacerebbe mantenere un insieme di layer con lo stesso stile in diversi progetti. Puoi o creare un default style per questi layer o incorporarli da un altro progetto per risparmiare tempo e fatica.

Layer e Gruppi nidificati da un progetto esistente presenta alcuni vantaggi rispetto alla gestione dello stile:

  • Possono essere aggiunti tutti i tipi di layer (vettoriali o raster, locali o online….)

  • Nel recupero di gruppi e layers, puoi mantenere la stessa struttura ad albero dei layers di «sfondo» nei tuoi diversi progetti

  • Mentre i layers incorporati sono modificabili, non puoi modificare le loro proprietà come simbologia, etichette, moduli, valori predefiniti e azioni, garantendo la consistenza in tutti i progetti.

  • Modificare gli oggetti nel progetto originale e le modifiche vengono propagate a tutti gli altri progetti.

Se vuoi incorporare il contenuto di file di un altro progetto nel tuo progetto, seleziona Layer -> Includi layer e gruppi:

  1. Clic sul pulsante per cercare un progetto: puoi vedere il contenuto del progetto (vedi figure_embed_dialog)

  2. Premi Ctrl ( o osx Cmd) e fai click sui layer e sui gruppi che vuoi recuperare.

  3. Fai clic su OK

I layer e i gruppi selezionati sono incorporati nel pannello Layer e visualizzati sulla mappa. Un’icona indicatorEmbedded viene aggiunta accanto al loro nome per il riconoscimento e passandovi sopra viene visualizzato un suggerimento con il percorso originale del file di progetto.

../../../_images/embed_dialog.png

Selezionare layers e gruppi nidificati

Come qualsiasi altro layer, un layer incorporato può essere rimosso dal progetto facendo clic con il tasto destro del mouse sul layer e scegliendo removeLayer Elimina layer/gruppo.

Suggerimento

Cambiare la visualizzazione di un layer nidificato

Non è possibile modificare la visualizzazione di un layer nidificato, a meno che non si apportino le modifiche nel file di progetto originale. Tuttavia, se fai clic con il tasto destro su un layer e selezioni: Duplica si crea un layer che è completo e non dipende dal progetto originario. Puoi quindi rimuovere in sicurezza il layer collegato.

Lavorare sulla mappa

Visualizzazione

In modo predefinito, QGIS visualizza tutti i layer visibili ogni volta che la mappa viene aggiornata. La mappa viene aggiornata ogni volta che:

  • aggiungi un layer

  • sposti o ingrandisci

  • ridimensioni la finestra QGIS

  • cambi la visibilità di uno o più layer

QGIS consente di controllare il processo di visualizzazione in diversi modi.

Visualizzazione in funzione della scala

La visualizzazione in funzione della scala permette di specificare la scala minima e massima alla quale il layer (raster o vettore) verrà visualizzato.. Per impostare la visualizzazione in funzione della scala apri la finestra Proprietà con un doppio click sul layer in legenda. Nella scheda Visualizzazione, clicca sulla casella di controllo checkbox Visualizzazione dipendente dalla scala e immetti i valori Minimo (escluso) e Massimo (incluso).

Puoi anche impostare la visualizzazione dipendente dalla scala per un layer dal Pannello Layer. Fai clic con il tasto destro sul layer e nel menu contestuale seleziona Imposta la scala di visibilità del layer….

Il pulsante mapIdentification Imposta alla scala scala corrente dell’estensione di mappa ti aiuta a usare la scala di rappresentazione corrente della mappa come limite della visibilità.

Nota

Quando un layer non viene visualizzato nell’area di disegno della mappa a causa della scala della mappa al di fuori del suo intervallo di visibilità, nel Pannello Layer il file del layer viene oscurato e nel menu di scelta rapida del layer viene visualizzata una nuova opzione Zoom alla Scala Visibile. Selezionala e la mappa viene ingrandita sulla scala di visibilità più vicina al limite previsto per il layer.

Controllare la visualizzazione della mappa

Puoi controllare la visualizzazione della mappa in molti modi diversi, come descritto di seguito.

Sospensione della visualizzazione

Per interrompere la visualizzazione, clicca sulla casella di controllo Visualizza in basso a destra della barra di stato. Quando checkbox Visualizza non è spuntata, QGIS non aggiorna la vista quando si verifica uno degli eventi precedentemente descritti nella sezione Visualizzazione. Alcuni casi in cui potresti voler sospendere la visualizzazione sono:

  • aggiunta di molti layer e simbologia predefinita prima della visualizzazione

  • aggiunta di uno o più layer di grosse dimensioni e impostazione di una scala prima della visualizzazione

  • aggiunta di uno o più layer di grossa dimensione e zoom ad un’area specifica prima della visualizzazione

  • ogni combinazione delle opzioni sopracitate

Se la casella di controllo checkbox Aggiorna è spuntata, la visualizzazione e l’aggiornamento della mappa saranno immediati.

Controllare la visibilità dei layer quando sono caricati

Puoi scegliere l’opzione di caricare sempre i nuovi layer senza che questi vengano visualizzati sulla mappa. Ciò significa che i layer vengono aggiunti alla mappa, ma la loro casella di controllo per la visibilità nella legenda risulterà disabilitata. Per impostare questa opzione, apri il menu Impostazioni ‣ Opzioni ‣ e clicca sulla scheda Visualizzazione. Deseleziona la casella di controllo checkbox Per impostazione predefinita i nuovi layer aggiunti alla mappa vengono visualizzati subito. Ogni layer aggiunto alla mappa risulterà essere quindi spento (invisibile).

Fermare la visualizzazione

Per fermare la visualizzazione della mappa primi il tasto ESC. In questo modo l`aggiornamento della mappa verrà bloccato e la mappa rimarrà parzialmente disegnata. Dopo aver premuto il tasto ESC potrebbe passare un po` di tempo affinché l`interruzione della visualizzazione della mappa diventi effettiva.

Nota

Attualmente non si può interrompere la visualizzazione in corso: questa opzione è stata disabilitata nella porta Qt4 a causa di diversi problemi dell’interfaccia utente (UI).

Modificare la qualità della visualizzazione

QGIS ha una opzione per modificare la qualità della restituzione nella visualizzazione della mappa. Nel menu Impostazioni ‣ Opzioni, click sulla scheda Visualizzazione e seleziona o deseleziona checkbox Rendi le linee meno irregolari a spese delle prestazioni.

Velocizzare la visualizzazione

Ci sono alcune opzioni che ti permettono di velocizzare la visualizzazione. Apri la finestra di dialogo di QGIS Impostazioni ‣ Opzioni, vai alla scheda Visualizzazione e seleziona o deseleziona le seguenti caselle di controllo:

  • checkbox Usa il caching del disegno quando possibile per velocizzare la visualizzazione

  • checkbox Visualizza i layer in parallelo usando più processori della CPU e poi imposta checkbox Numero massimo di processori da utilizzare.

  • La costruzione della mappa avviene in background su un’immagine separata e ad ogni checkbox Intervallo di aggiornamento della mappa, il contenuto di questa immagine (fuori schermo) verrà utilizzato per aggiornare la rappresentazione della visualizzazione sullo schermo. Tuttavia, se la costruzione termina più velocemente di questa durata, la visualizzazione avverrà immediatamente.

  • Con checkbox Attiva la semplificazione delle geometrie in modo predefinito per i nuovi layer aggiunti, semplifichi le geometrie (meno nodi) e quindi hai una più veloce visualizzazione. Da tener presente però che potrebbero essere introdotte incongruenze.

Zoom e Pan

QGIS fornisce strumenti per fare zoom e per spostarti alla tua area di interesse

Oltre all’utilizzo delle icone pan pan e zoomIn zoom-in / zoomOut zoom-out sulla barra degli strumenti con il mouse, la navigazione può essere effettuata anche con la rotellina del mouse, la barra spaziatrice e i tasti freccia. Un Fattore di zoom può essere impostato in Impostazioni ‣ options Ozioni ‣ Strumenti Mappa per definire il comportamento della scala durante lo zoom.

Con la rotella del mouse

Puoi premere la rotella del mouse per eseguire spostamenti di quanto visualizzato nella finestra principale (in macOS, devi tenere premuto cmd key). Puoi ruotare la rotellina del mouse per ingrandire o rimpicciolire la visualizzazione delle mappa; la posizione del cursore del mouse costituirà il centro dell’area di interesse. Tenendo premuto Ctrl mentre si ruota la rotellina del mouse si ottiene uno zoom più affinato.

Con i tasti freccia

Si può effettuare il Pan sulla mappa con i tasti freccia. Posiziona il cursore del mouse all’interno della zona di visualizzazione della mappa e poi fai clic sui tasti freccia per spostarti in alto, in basso, a sinistra e a destra.

Puoi anche usare la barra spaziatrice per effettuare spostamenti temporanei sulla mappa. I tasti PgUp e PgDown sulla tastiera causeranno l’ingrandimento o la riduzione della visualizzazione della mappa rispetto al fattore di zoom impostato. È inoltre possibile effettuare uno zoom in/out sulla mappa premendo Ctrl++ o Ctrl+-.

Quando alcuni strumenti mappa sono attivi (Informazioni, Misura …), puoi eseguire uno zoom tenendo premuto Shift e trascinando un rettangolo sulla mappa per ingrandire quell’area. Questa modalità non è attiva per gli strumenti di selezione (poiché usano Shift per l’aggiunta alla selezione) né per gli strumenti di modifica.

Segnalibri Spaziali

I segnalibri geospaziali ti permettono di memorizzare una posizione geografica alla quale potrai ritornare in un secondo momento. Per impostazione predefinita, i segnalibri vengono salvati sul computer, il che significa che sono disponibili per qualsiasi progetto attivato su tale computer. Se desideri memorizzare il segnalibro nel file di progetto (.qgs) puoi fare ciò selezionando la casella di controllo Nel Progetto.

Creazione di un segnalibro

Per creare un segnalibro:

  1. Usa lo zoom o muovi la mappa all’estensione d’interesse.

  2. Seleziona l’opzione di menu Visualizza -> Nuovo segnalibro… o premere Ctrl-B. Il pannello Segnalibri Spaziali si apre con il segnalibro più recente creato.

  3. Inserisci un nome descrittivo per il segnalibro (fino a 255 caratteri).

  4. Seleziona il campo Nel Progetto se desideri salvare il segnalibro nel file di progetto.

  5. Premi Invio per aggiungere il segnalibro o fai clic altrove.

Nota che puoi avere più di un segnalibro con lo stesso nome.

Uso e gestione dei segnalibri

Per utilizzare o gestire i segnalibri, seleziona Visualizza -> Mostra segnalibri o premi Ctrl+7. Il pannello Pannello Segnalibri Geospaziali ti consente di:

  • Zoom a un Segnalibro: seleziona il segnalibro desiderato e poi fai click su Zoom a un Segnalibro. Puoi fare lo zoom su un segnalibro anche facendo doppio click su di esso.

  • Cancellare un Segnalibro: seleziona il segnalibro e fai click su Elimina segnalibro. Conferma la tua scelta.

  • Importare o Esportare un segnalibro: per condividere o trasferire i segnalibri tra computers puoi utilizzare Importa/Esporta Segnalibri nel menu a discesa per esportare tutti i segnalibri in un file .xml oppure importare i segnalibri da un file di questo tipo.

Puoi anche zoomare ai segnalibri salvati digitando il nome del segnalibro in locator.

Decorazioni

Le decorazioni includono Reticolo, Etichetta Copyright, Freccia Nord e Barra di Scala. Sono usate per ‘decorare’ la mappa aggiungendo elementi cartografici.

Reticolo

transformed Reticolo ti permette di aggiungere un reticolo e le coordinata alla mappa.

  1. Seleziona Visualizza ‣ Decorazioni ‣ Reticolo per aprire la finestra di dialogo.

    ../../../_images/grid_dialog.png

    Finestra di dialogo Reticolo

  2. Attiva la casella di controllo checkbox Abilita reticolo e imposta i valori per il reticolo in funzione dei layer caricati sulla mappa.

  3. Attiva la casella di controllo checkbox Scrivi annotazioni e imposta le definizioni delle annotazioni in base ai layer caricati nella mappa.

  4. Fai clic su Applica per verificare che appaia come previsto o OK se sei soddisfatto.

Freccia Nord

northArrow Freccia Nord aggiunge una freccia nord sulla mappa, con opzioni per lo stile e il posizionamento.

Per aggiungere una freccia nord:

  1. Seleziona Visualizza ‣ Decorazioni ‣ Freccia Nord per aprire la finestra di dialogo.

    ../../../_images/north_arrow_dialog.png

    La finestra di dialogo Freccia Nord

  2. Assicurati che checkbox Abilita Freccia Nord sia spuntata.

  3. Opzionalmente cambia il colore e la dimensione, oppure scegli una SVG personalizzata.

  4. Opzionalmente cambia l’angolo o scegli Automatico per permettere a QGIS di determinare la direzione.

  5. Facoltativamente scegli il posizionamento dalla casella combinata Posizione

  6. Facoltativamente perfeziona il posizionamento della freccia impostando un Margine da bordo mappa orizzontale e/o verticale. Questi valori possono essere in Millimetri o Pixel o Percentuale della larghezza o dell’altezza della mappa.

  7. Fai clic su Applica per verificare che appaia come previsto o OK se sei soddisfatto.

Barra di Scala

scaleBar Barra di scala aggiunge una semplice barra di scala alla mappa. Puoi controllare il posizionamento, lo stile, il colore e le dimensioni di etichettatura della barra.

QGIS supporta solamente la visualizzazione della scala nella stessa unità di misura della mappa. Così se l’unità nel SR del tuo progetto è il metro, non potrai creare una barra di scala in piedi. Allo stesso modo, se usi i gradi decimali, non potrai creare una barra di scala che mostri le distanze in metri.

Per aggiungere una barra di scala:

  1. Seleziona Visualizza ‣ Decorazioni ‣ Barra di scala per aprire la finestra di dialogo.

    ../../../_images/scale_bar_dialog.png

    La finestra di dialogo Barra di Scala

  2. Assicurati che checkbox Abilita barra di scala sia selezionata

  3. Scegli uno stile dal menu a tendina Stile della Barra di scala selectString

  4. Seleziona Colore della barra selectColor scegliendo un colore di riempimento (predefinito: nero) e un colore di contorno (predefinito: bianco). Il riempimento della barra di scala e il contorno possono essere resi opachi cliccando sulla freccia in basso a destra dell’input del colore.

  5. Seleziona il carattere per la barra della scala dalla casella a scelta multipla Font of bar selectString

  6. Specifica la Dimensione della barra selectNumber.

  7. Facoltativamente spunta checkbox Arrotonda automaticamente il numero durante il ridimensionamento per visualizzare valori di facile lettura.

  8. Scegli la posizione dell’etichetta dal menu a tendina Posizionamento selectString

  9. Puoi affinare il posizionamento dell’oggetto impostando un Margine dal bordo orizzontale e/o verticale. Questi valori possono essere in Millimetri o Pixel oppure impostati come Percentuale della larghezza o altezza della mappa.

  10. Fai clic su Applica per verificare che appaia come previsto o OK se sei soddisfatto.

Estensione del Layout

addMap Estensioni di layout aggiunge le estensioni di map item(s) nel layout di stampa. Quando abilitato, le estensioni di tutti gli oggetti della mappa all’interno di tutti i layout di stampa sono mostrati utilizzando un bordo leggermente punteggiato etichettato con il nome del layout di stampa e dell’oggetto della mappa. Puoi controllare lo stile e l’etichettatura degli oggetti del layout visualizzato. Questa decorazione è utile quando stai modificando il posizionamento di oggetti della mappa, come le etichette, e hai bisogno di conoscere l’effettiva regione visibile dei layout di stampa.

../../../_images/decoration_layoutextents_example.png

Esempio estensioni layout visualizzati in un progetto QGIS con due layout di stampa. Il layout di stampa denominato “Sights” contiene due oggetti nella mappa, mentre l’altro layout di stampa contiene un oggetto nella mappa.

Per aggiunge l’estensione(i) del Layout:

  1. Seleziona Visualizza ‣ Decorazioni ‣ Estensione del Layout per aprire la finestra di dialogo.

    ../../../_images/decoration_layoutextents.png

    Finestra di dialogo estensione Layout

  2. Assicurati che checkbox Mostra estensioni del Layout sia spuntata.

  3. Facoltativamente cambia il simbolo e l’etichettatura delle estensioni

  4. Fai clic su Applica per verificare che appaia come previsto e OK se sei soddisfatto.

Suggerimento

Impostazioni Decorazioni

Quando salvi un file di progetto QGIS, tutte le modifiche apportate a Reticolo, Freccia Nord, Barra di scala, Copyright ed Estensioni di layout verranno salvate nel progetto e ripristinate la prossima volta che carichi il progetto.

Note testuali

Le annotazioni sono informazioni aggiunte all’area di disegno della mappa e mostrate all’interno di un fumetto. Queste informazioni possono essere di diversi tipi e le annotazioni vengono aggiunte utilizzando gli strumenti corrispondenti nella barra degli strumenti Barra degli strumenti relativa agli Attributi:

  • textAnnotation Nota Testuale per testo formattato personalizzato

  • htmlAnnotation Nota HTML per posizionare il contenuto di un file html

  • svgAnnotation Nota SVG per aggiungere un simbolo SVG.

  • formAnnotation Nota con Modulo: utile per visualizzare gli attributi di un layer vettoriale in un file ui personalizzato (vedi figure_custom_annotation). Questo è simile ai moduli personalizzati attributo custom form, ma visualizzato in una annotazione. Vedi anche questo video https://youtu.be/0pDBuSbQ02o?t=2m25s=2m25s da Tim Sutton per maggiori informazioni.

../../../_images/custom_annotation.png

Modulo personalizzato annotazione Qt Designer

Per aggiungere un’annotazione, seleziona lo strumento corrispondente e fai clic sull’area di disegno della mappa. Viene aggiunto un fumetto vuoto. Fai doppio clic su di esso e si apre una finestra di dialogo con varie opzioni. Questa finestra di dialogo è quasi la stessa per tutti i tipi di annotazione:

  • Nella parte superiore, un selettore di file da riempire con il percorso di un html, svg o ui a seconda del tipo di annotazione. Per l’annotazione di testo, puoi inserire il tuo messaggio in una casella di testo e impostarne la visualizzazione con i normali strumenti per i font.

  • checkboxMarcatore sulla mappa: quando non spuntato, il posizionamento del fumetto si basa su una posizione sullo schermo (invece che sulla mappa), il che significa che viene sempre mostrato indipendentemente dall’estensione della visualizzazione mappa.

  • Layer collegato: associa l’annotazione ad un layer della mappa, rendendola visibile solo quando quel layer è visibile.

  • Simbolo della mappa: usando simboli QGIS, imposta il simbolo da visualizzare nella posizione di ancoraggio del fumetto (mostrato solo quando viene scelto Marcatore sulla mappa).

  • Stile cornice: imposta il colore di sfondo della cornice, la trasparenza, il colore del tratto o la larghezza del fuetto utilizzando i simboli QGIS.

  • Contents margins: imposta i margini interni della cornice dell’annotazione.

../../../_images/annotation.png

Finestra di dialogo Note testuali

Le annotazioni possono essere selezionate quando è abilitato uno strumento di annotazione. Possono poi essere spostate in base alla posizione della mappa (trascinando il marcatore della mappa) o spostando solo il fumetto. Lo strumento annotation Move Annotation permette anche di spostare il fumetto sulla mappa.

Per cancellare un’annotazione, selezionala e premi il pulsante Del o Backspace, oppure fai doppio clic su di essa e premi il pulsante Cancella nella finestra di dialogo delle proprietà.

Nota

Se premi Ctrl+T mentre è attivo lo strumento Nota (sposta annotazione, annotazione del testo, annotazione del modulo), gli stati di visibilità degli oggetti sono invertiti.

Suggerimento

Layout mappa con annotazioni

Puoi stampare o esportare le annotazioni con la tua mappa in vari formati utilizzando:

  • strumenti per l’esportazione delle rappresentazioni cartografiche disponibili nel menu Project

  • stampa il layout, nel qual caso devi selezionare Disegna gli oggetti della mappa nelle corrispondenti proprietà degli oggetti della mappa

Misurazioni

Informazioni generali

QGIS effettua misure delle geometrie vettoriali in quattro modi:

  • tramite gli strumenti di misura interattiva measure,

  • tramite formule generate con il calculateField Calcolatore di campi,

  • misure generate con lo strumento Informazione Elementi,

  • e tramite funzioni di analisi vettoriale: Vettore ‣ Strumenti di geometria ‣ Esporta/Aggiungi colonne geometriche …

La misurazione opera nei sistemi di coordinate proiettate piane (ad esempio UTM) e con coordinate geografiche. I primi tre metodi di misura si comportano nello stesso modo con riferimento ai settaggi globali di proiezione.

  • A differenza della maggior parte degli altri GIS, la metrica di misura predefinita è ellissoidale, utilizzando l’ellissoide definito in Progetto ‣ Proprietà….. ‣ Generale….. Questo è vero sia quando per il progetto vengono definiti i sistemi di coordinate geografiche che i sistemi di coordinate proiettate.

  • If you want to calculate the projected/planimetric area or distance using cartesian maths, the measurement ellipsoid has to be set to «None/Planimetric» (Project ‣ Properties… ‣ General). However, with a geographic (ie unprojected) CRS defined for the data and project, area and distance measurement will be ellipsoidal.

Comunque, sia le misure ottenute tramite le formule generate con il Calcolatore di campi che le misure che derivano dalla funzione Informazioni elementi non trasformano i dati per il SR del progetto prima della misurazione. Se si vuole raggiungere questo obiettivo è necessario utilizzare lo strumento di analisi Vettoriale Vettore ‣ Geometria strumenti ‣ Esporta/Aggiungi colonne geometriche. Qui, la misura è di default planimetrica, tranne se si sceglie di misurare con quella ellissoidale.

Misurare lunghezze, aree ed angoli in modo interattivo

Per iniziare le misurazioni fai clic sull’icona measure nella barra degli strumenti Attributo. La freccia rivolta verso il basso vicino all’icona ti aiuta a passare al pratico strumento per misurare measure lunghezza, measureArea area o measureAngle angolo. L’unità predefinita utilizzata nella finestra di dialogo è quella impostata nel menu Progetto ‣ Proprietà Progetto ‣ Generale.

Nota

Configurazione dello strumento di misura

Mentre stai misurando la lunghezza o l’area, fai clic sul pulsante Configurazione nella parte inferiore del widget che apre il menu Impostazioni ‣ Opzioni ‣ Strumenti mappa dove puoi scegliere il colore dell’elastico, la precisione delle misurazioni e il settaggio delle unità di misura. Puoi anche scegliere le unità di misura o degli angoli che preferisci, ma tieni presente che tali valori vengono sostituiti nel progetto corrente dalle opzioni effettuate in Progetto ‣ Proprietà Progetto ‣ Generale.

Tutti gli strumenti di misurazione utilizzano le impostazioni di aggancio dal modulo di digitalizzazione (vedi la sezione Impostare la Tolleranza dello Snapping e il raggio di ricerca degli elementi). Quindi, se vuoi misurare esattamente lungo una geometria lineare o una geometria poligonale devi prima definire la tolleranza di aggancio e poi selezionare il vettore. In questo modo, quando vengono usati gli strumenti di misura, ogni click del mouse (all’interno della tolleranza definita) si aggancerà a quel punto del layer.

Per default, measure Misura linea: QGIS misura la reale distanza reale tra due punti in funzione di uno specifico ellissoide. Questo strumento ti permette di cliccare i punti sulla mappa. La misura di ogni segmento verrà mostrata nella finestra dello strumento insieme alla misura totale. Per terminare la misura clicca con il tasto destro del mouse.

Nota che puoi utilizzare l’elenco a discesa vicino al totale per modificare interattivamente le unità di misura mentre stai lavorando con lo strumento di misura (“Metri”, “Chilometri”, “Piedi”, “Yards”, “Miglia”, “Miglia nautiche”, “Centimetri”, “Millimetri”, “Gradi”, “Unità mappa”). Questa unità viene mantenuta per il widget fino alla creazione di un nuovo progetto o all’apertura di un altro progetto.

La sezione Info nella finestra di dialogo spiega come vengono effettuati i calcoli in base alle impostazioni SR disponibili.

../../../_images/measure_line.png

Misurare Distanza

measureArea Misura area: Anche le aree possono essere misurate. Nella finestra di misura, viene visualizzata la dimensione dell’area cumulativa. Fai clic con il pulsante destro per interrompere la misura. È disponibile anche la sezione Info e la possibilità di passare da una unità di misura ad un’altra (“Metri quadri”, “Chilometri quadrati”, “Piedi quadrati”, “Miglia quadrate”, “Ettari”, “Acri”, “Cmetri quadrati”, “millimetri quadrati”, “Miglia nautiche quadrate”, “Gradi quadrati”, “Unità di mappa”).

../../../_images/measure_area.png

Misurare Area

measureAngle Misura angolo: Puoi anche misurare gli angoli. Il cursore diventa a forma di croce. Fai clic per disegnare il primo segmento dell’angolo che vuoi misurare, quindi sposta il cursore per disegnare l’angolo desiderato. La misura viene visualizzata in una finestra di dialogo a comparsa.

../../../_images/measure_angle.png

Misurare Angolo

Interagire con gli elementi

Selezionare elementi

QGIS fornisce diversi strumenti per selezionare geometrie nell’area di disegno della mappa. Gli strumenti di selezione sono disponibili nel menu Visualizza ‣ Seleziona o nella Barra degli strumenti relativa agli attributi.

Nota

Gli strumenti di selezione funzionano con il layer correntemente attivo.

Selezione manuale nell’area della mappa

Per selezionare una o più geometrie con il mouse, è possibile utilizzare uno dei seguenti strumenti:

  • selectRectangle Seleziona Elementi con un rettangolo o con un singolo click

  • selectPolygon Seleziona Elementi con un Poligono

  • selectFreehand Seleziona Elementi a Mano Libera

  • selectRadius Seleziona Elementi con un Cerchio

Nota

Tranne lo strumento selectPolygon Seleziona geometrie con un poligono questi strumenti di selezione manuale ti permettono di selezionare una(più) geometria(e) rappresentata(e) in mappa con un solo click.

Nota

Utilizza lo strumento selectPolygon Seleziona geometrie con un poligono per utilizzare un poligono esistente per selezionare geometrie sovrapposte. Clicca con il tasto destro del mouse sul poligono e sceglielo dal menu contestuale che mostra una lista di tutti i poligoni che contengono il punto cliccato. Vengono selezionate tutte le geometrie in sovrapposizione del layero attivo.

Mentre si utilizza lo strumento selectRectangle Seleziona geometria(e), tenendo premuto Shift or Ctrl si commuta la selezione della geometria (ad esempio, si aggiunge alla selezione corrente o si rimuove da essa).

Per gli altri strumenti, è possibile eseguire diversi comportamenti tenendo premuto:

  • Shift: aggiungi elementi alla selezione corrente

  • Ctrl: sottrae elementi dalla selezione corrente

  • Ctrl + Shift: intersezione con la selezione corrente, ad esempio si mantengono solo le geometrie sovrapposte dalla selezione corrente

  • Alt: seleziona le geometrie che sono totalmente all’interno della forma della selezione. Combinato con i tasti Shift o Ctrl, puoi aggiungere o sottrarre geometrie alla/dalla selezione corrente.

Selezione automatica

Gli altri strumenti di selezione, disponibili anche dalla Attribute table, eseguono una selezione in base all’attributo della geometria o al suo stato di selezione (nota che la tabella degli attributi e la visualizzazione mappa mostrano le stesse informazioni, quindi se selezioni una geometria nella tabella degli attributi, sarà selezionata anche nella mappa):

  • expressionSelect Seleziona con espressione… consente di selezionare geometrie tramite una finestra di dialogo.

  • formSelect Seleziona Elementi per Valore… o premi F3

  • deselectAll Deseleziona tutto o premi Ctrl+Shift+A per deselezionare tutte le geometrie in tutti i layer.

  • selectAll Seleziona tutte le geometrie o premi Ctrl+A per selezionare tutte le geometrie del layer corrente.

  • invertSelection Inverti la selezione delle geometrie per invertire la selezione nel layer corrente.

Ad esempio, se vuoi trovare le regioni che in regions.shp dei dati di esempio QGIS sono Borough, puoi usare l’icona expressionSelect Seleziona con espressione…. Quindi, apri il menu Campi e valori e scegli il campo che vuoi interrogare. Doppio clic sul campo “TYPE_2” e poi ancora clic Valori univoci nel pannello che appare. Nell’elenco, scegli e fai doppio click su “Borough”. Nel campo Espressione, dovrai poi scrivere la seguente query:

"TYPE_2"  =  'Borough'

Dalla finestra di dialogo del generatore di espressioni, per effettuare una selezione che hai usato prima è anche possibile utilizzare Cerca ‣ Recente (Selection). La finestra di dialogo ricorda le ultime 20 espressioni utilizzate Vedi sezione Espressioni per ulteriori informazioni e qualche esempio.

Suggerimento

Salva la selezione in un nuovo file

Gli utenti possono salvare le geometrie selezionate in un Nuovo layer temporaneo Scratch o in un Nuovo layer Vettoriale utilizzando il menu Modifica ‣ Copia geometrie e Modifica ‣ Incolla geometrie come nel formato desiderato.

Seleziona Elementi per Valore…

Questo strumento di selezione apre il modulo geometria del layer che consente all’utente di scegliere, per ciascun campo, quale valore cercare, se la ricerca deve essere sensibile al maiuscolo e al minuscolo e l’operatore da utilizzare. Lo strumento effettua anche l’autocompletamento, riempiendo automaticamente la casella di ricerca con i valori esistenti.

../../../_images/select_by_value.png

Filtro/Selezione elementi tramite finestra di dialogo

A fianco di ciascun campo c’è un menu a discesa con le opzioni degli operatori da utilizzare per la ricerca.

Opzioni di ricerca sui campi

Stringa

Numerico

Data

Escludi Campo dalla ricerca

checkbox

checkbox

checkbox

Uguale a (=)

checkbox

checkbox

checkbox

Non uguale a (≠)

checkbox

checkbox

checkbox

Maggiore di (>)

checkbox

checkbox

Minore di (<)

checkbox

checkbox

Più grande o uguale a (≥)

checkbox

checkbox

Più piccolo o uguale a (≤)

checkbox

checkbox

Compreso fra (inclusivo)

checkbox

checkbox

Non compreso tra (inclusivo)

checkbox

checkbox

Contiene

checkbox

Non contiene

checkbox

Senza valore (null)

checkbox

checkbox

checkbox

Non è senza valore (not null)

checkbox

checkbox

checkbox

Inizia con

checkbox

Termina con

checkbox


Per il confronto tra stringhe, è anche possibile utilizzare l’opzione checkbox Case sensitive.

Dopo aver impostato tutte le opzioni di ricerca, fai clic su Seleziona elementi per selezionare le geometrie corrispondenti. Le opzioni nel menu a discesa sono:

  • Seleziona elementi

  • Aggiungi alla selezione attuale

  • Filtra la selezione attuale

  • Rimuovi dalla selezione attuale

Puoi anche annullare tutte le opzioni di ricerca con il pulsante Ripristina modulo.

Una volta impostate le condizioni, puoi anche:

  • Zoom alle geometrie sulla mappa senza la necessità di una preselezione.

  • Lampeggia elementi, evidenziando le geometrie corrispondenti. Questo è un modo pratico per identificare una geometria senza fare una selezione o utilizzare lo strumento Identifica. Si noti che il flash non cambia l’estensione della mappa e sarà visibile solo se la geometria si trova entro i limiti della visualizzazione corrente della mappa.

Informazione Elementi

Lo strumento Informazione elementi ti permette di interagire con la mappa e ottenere informazioni sulle caratteristiche delle geometrie in una finestra pop-up. Per avere informazione sulle geometrie usa:

  • Visualizza ‣ Informazioni elementi

  • Ctrl+Shift+I (o osx Cmd+Shift+I),

  • identify Informazioni elementi sulla barra degli Attributi

Usare lo strumento Informazione geometrie

QGIS offre diversi modi per avere informazioni sulle geometrie con lo strumento identify Informazioni elementi :

  • click sinistro identifica le geometrie in base alla modalità di selezione selection mode e la impostazione selection mask nel pannello Informazioni Risultati.

  • clic destro con Informazione Elementi con impostato selection mode nel pannello Informazioni Risultati trova tutte le geometrie rilevate da tutti i layeri visibili. Questo apre un menu contestuale, permettendo all’utente di scegliere più precisamente le geometrie da identificare o l’azione da eseguire su di esse.

  • click destro con Seleziona Elementi con un Poligono con selection mode nel pannello Informazioni Risultati identifica le geometrie che si sovrappongono al poligono esistente scelto, in accordo all’impostazione ref:selection mask <identify_selection> nel pannello Informazioni Risultati.

Suggerimento

Filtra i layer su cui effettuare una query con lo strumento Informazioni Elementi

Sotto Capabilities dei Layer in Progetto ‣ Proprietà….. ‣ Sorgenti Dati, deselezionare la colonna Interrogabile accanto a un layer per evitare che venga interrogato quando si usa lo strumento identify Informazioni Elementi in una modalità diversa da Layer in uso. Questo è un modo pratico per restituire le geometrie dai soli layer che sono di tuo interesse.

Se fai click su una o più geometrie, la finestra di dialogo Informazioni risultati elenca le informazioni sulle geometrie selezionate. La vista predefinita è una vista ad albero in cui il primo elemento è il nome del layer e i suoi figli sono le sue geometrie identificate. Ogni geometria è descritta dal nome di un campo insieme al suo valore. Questo campo è quello impostato in Proprietà vettore -> Visualizzato come. Quindi seguono tutte le altre informazioni sulla geometria.

Informazioni sulle geometrie

La finestra di dialogo Informazioni risultati può essere personalizzata in modo da visualizzare determinati campi, ma in modo predefinito vengono mostrati le seguenti informazioni:

  • Il display name della geometria;

  • Azioni: le azioni possono essere aggiunte alle finestre delle identificazione delle geometrie. Le azioni si visualizzano facendo click sull’etichetta azione. Per impostazione predefinita, viene aggiunta una sola azione, vale a dire Modulo vista geometrica per effettuare modifiche. Puoi definire più azioni nella finestra di dialogo delle proprietà del layer (vedi Proprietà Azioni).

  • Derivato: questa informazione viene calcolata o derivata da altre informazioni. Include:

    • informazioni generali sulla geometria dell’elemento:

      • a seconda del tipo di geometria, le misure cartesiane di lunghezza, perimetro o area nelle unità del SR del layer.

      • a seconda del tipo di geometria e se nella finestra di dialogo delle proprietà del progetto è impostato un ellissoide per Misure, i valori ellissoidali di lunghezza, perimetro o area utilizzando le unità specificate.

      • il conteggio delle geometrie e il numero della geometria cliccata

      • il numero di vertici nell’elemento

    • informazioni sulle coordinate, utilizzando le impostazioni Visualizzazione Coordinate nelle proprietà del progetto:

      • coordinate X e Y del punto cliccato

      • il numero del vertice più vicino al punto cliccato

      • coordinate X e Y del vertice più vicino (e Z`/`M se applicabile)

      • se fai clic su un tratto curvo, viene visualizzato anche il raggio di tale parte.

  • Attributi dei dati: questo è l’elenco dei campi e dei valori degli attributi per la geometria su cui è stato fatto click.

Nota

I collegamenti negli attributi della geometria sono selezionabili dal pannello Informazioni Risultati e si apriranno nel tuo browser Web predefinito.

../../../_images/identify_features.png

Finestra di dialogo Informazioni risultati

La finestra di dialogo Informazioni risultati

Nella parte superiore della finestra, hai una serie di strumenti:

  • formView Apri Modulo della geometria corrente

  • expandTree Espandi albero

  • collapseTree Collassa albero

  • expandNewTree Comportamento per definire se le informazioni sulle successiva geometria selezionata dovranno essere compresse o espanse

  • deselectAll Cancella risultati

  • editCopy Copia geometrie selezionate negli appunti

  • filePrint Stampa il responso HTML selezionato

  • scelta modalità da utilizzare per cercare le geometrie da identificare:

    • identifyByRectangle Seleziona Elementi con un rettangolo o con un singolo clic

    • identifyByPolygon Seleziona Elementi con un Poligono

    • identifyByFreehand Seleziona Elementi a Mano Libera

    • identifyByRadius Seleziona Elementi con un Cerchio

    Nota

    Quando usi identifyByPolygon Seleziona Elementi con un Poligono, puoi fare clic con il tasto destro del mouse su qualsiasi poligono esistente e usarlo per identificare le geometrie sovrapposte in un altro layer.

Nella parte inferiore della finestra trovi i menu a tendina Modalità e Vista. Con la casella di controllo Modalità puoi definire per quali layer devono essere identificate le geometrie:

  • Layer in uso : solo le geometrie del layer selezionato vengono identificate. Il layer può non essere visibile sulla mappa.

  • Il primo attivo: per le sole geometrie del layer visibile in alto.

  • Tutti i livelli: per tutte le geometrie dei layers visibili. I risultati vengono mostrati nel pannello.

  • Selezione layer: apre un menu contestuale dove l’utente seleziona il layer per il quale vuole identificare le geometrie, in modo simile a un clic con il tasto destro del mouse. Solo le geometrie scelte verranno visualizzate nel pannello dei risultati.

La Visualizzazione può essere impostata a Albero, Tabella o Grafica. Le visualizzazioni “Tabella” e “Grafica” possono essere impostate solo per i layer raster.

Lo strumento di identificazione ti permette di checkboxApri modulo. Se selezionato, ogni volta che viene identificata una singola geometria, si apre un modulo che mostra i suoi attributi. Questo è un modo pratico per modificare rapidamente gli attributi di una geometria.

Puoi trovare altre opzioni nel menu contestuale dell’elemento identificato. Per esempio, dal menu contestuale puoi:

  • Visualizzare il modulo dell’elemento

  • Zoom all’elemento

  • Copiare elementi: Copiare tutte le geometrie del’elemento e gli attributi

  • Attiva selezione geometria: aggiunge le geometrie identificate alla selezione

  • Copiare un valore di un attributo: copiare solo il valore dell’attributo identificato

  • Copia attributi geometria: copia gli attributi della geometria

  • Cancellare risultati: verranno cancellati i risultati nella finestra

  • Cancellare evidenziati: verranno cancellate le geometrie evidenziate sulla mappa

  • Evidenziare tutto

  • Evidenziare vettore

  • Attivare un vettore: scegliere un vettore che deve essere attivato

  • Proprietà del vettore: aprire la finestra delle proprietà del vettore

  • Espandi tutto

  • Racchiudi tutto

Salvare e condividere le proprietà di un layer

Gestione stili personalizzati

Quando un layer vettoriale viene aggiunto alla mappa, QGIS utilizza per default un simbolo/colore casuale per visualizzare le sue caratteristiche. Tuttavia, è possibile impostare un simbolo predefinito in Progetto ‣ Proprietà progetto ‣ Stili predefiniti che verranno applicati a ogni nuovo layer aggiunto in base al tipo di geometria.

Nella maggior parte dei casi, preferisti piuttosto avere uno stile personalizzato e più complesso da applicare automaticamente o manualmente (con meno sforzo) ai layer. Puoi raggiungere questo obiettivo usando il menu Stile in basso nella finestra di dialogo Proprietà Layer. Questo menu ti fornisce le opzioni per creare, caricare e gestire stili.

Uno stile memorizza le diverse informazioni nella finestra di dialogo delle proprietà del layer per la visualizzazione o l’interazione con le geometrie (incluse le impostazioni di simbologia, etichettatura, azione, diagramma …) per i layer di tipo vettoriale o i pixel (rappresentazione di banda o colore, trasparenza, piramidi, istogramma …) per i layer di tipo raster.

../../../_images/style_combobox.png

Opzioni di gestione dello stile in un vettore

Per default, lo stile applicato a un layer caricato è denominato Predefinito. Una volta ottenuta la visualizzazione appropriata per il tuo layer, puoi salvarla facendo clic su selectString Stile nel menu a tendina e scegliere:

  • Rinomina l’elemento corrente…: Lo stile attivo viene rinominato e aggiornato con le opzioni correnti

  • Aggiungi……: Viene creato un nuovo stile utilizzando le opzioni correnti. Per impostazione predefinita, verrà salvato nel file di progetto QGIS. Vedere in seguito come salvare lo stile in un altro file o in un database

  • Rimuovi l’elemento corrente…: elimina lo stile corrente indesiderato, nel caso tu avessi definito più di uno sytile per il layer.

Nella parte inferiore dell’elenco a discesa dello Stile, puoi vedere gli stili impostati per il layer con quello attivo selezionato.

Nota che ogni volta che convalidi la finestra di dialogo delle proprietà del layer, lo stile attivo viene aggiornato con le modifiche che hai apportato.

Puoi creare più stili per un layer, ma solo uno alla volta può essere attivo. Combinato con Map Themes, questo offre un modo rapido e potente per gestire progetti complessi senza che tu debba duplicare alcun layer nella legenda della mappa.

Nota

Dato che ogni volta che applichi modifiche alle proprietà del layer, le modifiche vengono memorizzate nello stile attivo, assicuratii sempre di aver modificato lo stile giusto per evitare di alterare erroneamente uno stile utilizzato in un map theme.

Suggerimento

Gestire gli stili dal menu contestuale del layer

Fai clic con il pulsante destro del mouse sul layer in Panello Layer per aggiungere, rinominare o rimuovere lo stile del layer.

Salvare gli stili in un File o in un Database

Mentre gli stili creati dalla casella combinata Stile sono salvati di default all’interno del progetto e possono essere copiati e incollati da un layer all’altro nel progetto, è anche possibile salvarli all’esterno del progetto in modo che possano essere caricati in un altro progetto.

Salvare come file di testo

Cliccando selectString Stile ‣ Salva stile, puoi salvare lo stile come:

  • QGIS file di stile del layer (.qml)

  • file SLD (.sld), formato disponibile solo per layer vettoriali.

Utilizzato su layers di formattazione basati su file (.shp, .tab…), Salva come predefinito genera un .qml collegato al vettore (con lo stesso nome). I file SLD possono essere esportati da qualsiasi tipo di visualizzazione - singolo simbolo, suddiviso in categorie, graduato o basato su regole - ma quando si importa un SLD viene creato un singolo simbolo o una visualizzazione basata su regole. Ciò significa che gli stili classificati o graduati vengono convertiti in regole. Se vuoi conservare queste visualizzazioni, devi attenerti al formato QML. D’altra parte, può a volte essere molto utile avere questo modo semplice di convertire gli stili basati su regole.

Salvare in un database

Lo stile di un layer vettoriale può anche essere memorizzato in un database se l’origine dati del layer proviene da un database. I formati supportati sono PostGIS, GeoPackage, SpatiaLite, MSSQL e Oracle. Lo stile del layer viene salvato all’interno di una tabella (denominata layer_styles) del database. Fai click su Salva stile ‣ Salva nel database, quindi compila la finestra di dialogo per definire un nome di stile, aggiungi una descrizione, un file .ui se applicabile e verifica se lo stile deve essere lo stile predefinito.

Puoi salvare diversi stili in una singola tabella nel database. Tuttavia, ogni tabella può avere solo uno stile predefinito. Lo stile predefinito può essere salvato nel database dei layers o nel database locale QGIS, il database SQLite nella cartella ~/.qgis2/ (dove QGIS memorizza le impostazioni locali).

../../../_images/save_style_database.png

Salvare lo stile nella finestra di dialogo database

Suggerimento

Condivisione di file di stile tra database

Puoi salvare il tuo stile in un database solo se il layer proviene da tale database. Non puoi combinare database (ad esempio layer in Oracle e stile in MSSQL). Usa invece un file di testo normale se vuoi che lo stile sia condiviso tra i database.

Nota

Puoi riscontrare problemi per ripristinare la tabella Stili layer da un backup del database PostgreSQL. Vedi Stili di default dei layer QGIS e backup del database per risolvere il problema.

Carica lo stile

Quando si carica un layer in QGIS, se esiste già uno stile predefinito per questo layer, QGIS carica il layer con questo stile. Inoltre Stile ‣ Ripristina predefinito cerca e carica quel file quando premuto, sostituendo lo stile corrente del layer.

Il Stile ‣ Carica stile ti aiuta ad applicare qualsiasi stile salvato ad un layer. Mentre lo stile di file di testo semplice (.sld o .qml) può essere applicato a qualsiasi layer indipendentemente dal suo formato, il caricamento degli stili memorizzati nel database è possibile solo se il layer proviene dallo stesso database o lo stile è memorizzato nel database locale di QGIS.

La finestra di dialogo Load Style from Database visualizza un elenco di stili correlati al layer trovato nel database e tutti gli altri stili salvati in esso, con il nome e la descrizione.

Suggerimento

Condividere rapidamente uno stile di layer all’interno del progetto

Puoi anche condividere lo stile dei layers all’interno di un progetto senza importare uno stile da file o da database: fai click con il pulsante destro del mouse su Layers Panel e dal menu a tendina Stili copia lo stile di un layer e incollalo in un gruppo o in una selezione di layers: lo stile è applicato a tutti i layers dello stesso tipo (vettore o raster) del layer originale e, in caso di vettore, quelli che hanno lo stesso tipo di geometria (punto, linea o poligono).

File di definizione Layer

Le definizioni dei layer possono essere salvate come Layer Definition File` (.qlr) usando Export ‣ Save As Layer Definition File…. nel menu contestuale dei layer attivi. Un file di definizione dei layer (.qlr) include riferimenti alla fonte dati dei layer e ai loro stili. I file .qlr sono mostrati nel Pannello Browser e possono essere usati per aggiungere i layer (con lo stile salvato) al Pannello Layer. Puoi anche trascinare e rilasciare il file .qlr dal file manager di sistema nell’area della mappa.

Memorizzazione valori nelle Variabili

In QGIS, puoi utilizzare le variabili per memorizzare dati utili con valori ricorrenti (ad esempio il titolo del progetto o il nome completo dell’utente) che possono essere utilizzati nelle espressioni. Le variabili possono essere definite a livello globale dell’applicazione, a livello di progetto, a livello di layer, a livello di layout e a livello di oggetto del layout. Proprio come le regole CSS a cascata, le variabili possono essere sovrascritte, ad esempio una variabile a livello di progetto sovrascrive le variabili di livello globale di qualsiasi applicazione impostate con lo stesso nome. Puoi utilizzare queste variabili per creare stringhe di testo o altre espressioni personalizzate utilizzando il carattere @ prima del nome della variabile. Ad esempio, nel layout di stampa creando un’etichetta con questo contenuto:

This map was made using QGIS [% @qgis_version %]. The project file for this
map is: [% @project_path %]

Visualizzerà l’etichetta in questo modo:

This map was made using QGIS 3.4.4-Madeira. The project file for this map is:
/gis/qgis-user-conference-2019.qgs

Oltre alle variabili di sola lettura preimpostate, puoi definire tue variabili personalizzate per ciascuno dei livelli sopra menzionati. Puoi gestire:

  • variabili globali dal menu Impostazioni ‣ Opzioni

  • variabili di progetto dalla finestra di dialogo Proprietà del progetto (vedi Proprietà progetto);

  • variabili di layer vettoriali dalla finestra di dialogo Proprietà vettore (vedi Proprietà dei vettori);

  • variabili del compositore dal pannello Compositore nel compositore di stampa (vedi Il Pannello Layout);

  • e variabili di oggetti del compositore dal pannello Proprietà oggetto nel compositore di stampa (vedi Opzioni comuni degli Oggetti del Layout).

Per differenziarsi dalle variabili modificabili, i nomi e i valori delle variabili in sola lettura sono enfatizzati in corsivo. Peraltro le variabili di livello più elevato sovrascritte da quelle di livello inferiore vengono cancellate.

../../../_images/options_variables.png

Gestione variabili a livello di progetto

Nota

Puoi leggere di più sulle variabili e trovare alcuni esempi in Nyall Dawson’s Exploring variables in QGIS 2.12, part 1, part 2 e part 3 blog posts.

Autenticazione

QGIS ha la possibilità di archiviare/recuperare le credenziali di autenticazione in modo sicuro. Gli utenti possono salvare in modo sicuro le credenziali nelle configurazioni di autenticazione, che sono memorizzate in un database portatile, possono essere applicate a connessioni di server o database e referenziate in modo sicuro con i propri token ID nei file di progetto o delle impostazioni. Per maggiori informazioni vedi Authentication System.

Una password master deve essere impostata durante l’inizializzazione del sistema di autenticazione e del relativo database portatile.

Widget comuni

In QGIS, ci sono alcune opzioni con cui dovrai spesso lavorare. Per comodità, QGIS ti fornisce widget speciali che sono di seguito presentati.

Scelta colore

La finestra di dialogo colore

La finestra di dialogo Colori apparirà ogni volta che premi l’icona selectColor per scegliere un colore. Le caratteristiche di questa finestra di dialogo dipendono dallo stato della casella di controllo Usa le finestre di dialogo native della selezione del colore nel menu Impostazioni ‣ Opzioni ‣ Generale. Se selezionato, la finestra di dialogo del colore utilizzata è quella del sistema operativo in uso. In caso contrario, QGIS usa il selettore di colori personalizzato.

La finestra di dialogo del selettore del colore personalizzato ha quattro diverse schede che consentono di selezionare i colori tramite colorBox Scala di colori, colorWheel Ruota di colori, colorSwatches Campioni di colore o colorPicker Selettore del colore. Con le prime due schede, è possibile sfogliare tutte le possibili combinazioni di colori e applicare la propria scelta all’elemento.

../../../_images/color_selector_ramp.png

Scheda selezione scala dei colori

Nella scheda colorSwatches Campioni di colore, puoi scegliere da un elenco di tavolozze di colori (vedi Impostazioni colori per i dettagli). Tutta la tavolozza Colori recenti può essere modificata con il signPlus Aggiungi colore corrente e signMinus Rimuovi il colore selezionato nella parte inferiore della cornice.

Anche il pulsante …. accanto alla casella al menu a tendina tavolozza offre diverse opzioni:

  • copia, incolla, importa o esporta colori

  • crea, importa o rimuovi le tavolozze di colori

  • aggiungi la tavolozza personalizzata al widget del selettore colori con la voce Mostra Pulsanti colore (vedi figure_color_selector_selector)

../../../_images/color_selector_recent_colors.png

Scheda Selettore del colore

Un’altra opzione è usare il colorPicker Selettore del colore, che ti consente di campionare un colore sotto il puntatore del mouse in qualsiasi parte dell’interfaccia utente di QGIS o anche da un’altra applicazione: premi la barra spaziatrice mentre la scheda è attiva, sposta il mouse sul colore desiderato e clicca su di esso o premi nuovamente la barra spaziatrice. Puoi anche fare clic sul pulsante Colore campione per attivare il selettore del colore.

Qualsiasi metodo usi, il colore scelto viene sempre definito tramite i cursori dei colori per HSV (Tonalità, Saturazione, Valore) e RGB (Rosso, Verde, Blue). Il colore è anche identificabile tramite notazione HTML.

La modifica di un colore è semplice basta fare clic sulla Ruota colori o sulla Scala di colori o su uno qualsiasi dei cursori dei parametri di colore. Puoi regolare tali parametri con la casella di selezione a lato o scorrendo la rotella del mouse sopra il cursore corrispondente. Puoi inoltre impostare la notazione HTML colore. Infine, c’è un cursore opacità per impostare il livello di trasparenza.

La finestra di dialogo fornisce anche un confronto visivo tra il colore Vecchio (finora applicato) e quello Attuale (selezionato), se va bene bisogna confermare la scelta. Usando il drag-and-drop o premendo il pulsante atlasNext Add color to swatch, ognuno di questi colori può essere salvato in uno slot per un facile accesso.

Suggerimento

Modifica veloce del colore

Trascinare e rilasciare un widget di selezione del colore su un altro widget per applicare il colore.

Il menu di scelta rapida del colore

Fai clic sulla freccia a discesa a destra del pulsante selectColor per visualizzare un widget per una rapida selezione del colore. Questa scorciatoia fornisce l’accesso a:

  • una ruota dei colori da cui prendere un colore

  • un cursore alfa per cambiare l’opacità del colore

  • le tavolozze di colori precedentemente impostate su Mostra nei Pulsanti Colore.

  • copia il colore corrente e incollalo in un altro widget

  • scegli un colore da qualsiasi punto dello schermo del computer

  • scegli un colore dalla finestra di dialogo di selezione colore

../../../_images/quick_color_selector.png

Menu di scelta veloce del colore

Il menu di scelta rapida scala di colori

Le scale di colori sono un modo pratico per applicare una serie di colori ad una o più geometrie. La loro creazione è descritta nella sezione Scala Colore. Per quanto riguarda i colori, premendo il pulsante selectColorRamp scala di colori si apre la corrispondente finestra di dialogo del tipo di scala di colore che ti permette di modificarne le proprietà.

../../../_images/color_ramp_brewer.png

Personalizzare una scala di colori

Il menu a discesa a destra del pulsante consente di accedere rapidamente a una serie più ampia di scale di colori e opzioni:

  • Inverti scala di colori

  • un’anteprima del gradiente o catalogo: cpt-city scale di colori segnalate come Preferite nel dialogo Gestore Stile`

  • Tutte le scale di colori per accedere al database di scale di colori

  • Crea Nuova Scala di Colori… di qualsiasi tipo supportato che potrebbe essere usata nel widget corrente (notare che questa scala di colori non sarà disponibile altrove a meno che non venga salvata nella libreria)

  • Modifica Scala di Colori…, lo stesso che fare clic sul pulsante scala di colori

  • Salva Scala di Colori…, per salvare la scala di colori corrente con le sue personalizzazioni nella libreria degli stili

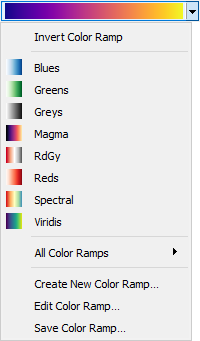

../../../_images/quick_colorramp_selector.png

Widget di selezione rapida della scala di colori

Metodi di fusione

QGIS offre molte opzioni per realizzare effetti speciali di visualizzazione con strumenti che precedentemente hai avuto a disposizione solo nei programmi specializzati in elaborazioni grafiche. I metodi di fusione possono essere applicati ai layer e agli elementi, e anche agli elementi di un Layout di stampa:

  • Normale: Questa è la modalità di fusione predefinita che usa il canale alpha del pixel più in alto fondendolo con quello sotto. I colori non sono quindi mescolati.

  • Schiarisci: Questo seleziona il valore massimo di ogni componente dal basso verso l’alto. Fai attenzione che Il risultato può apparire frastagliato e duro.

  • Scolorisci: I pixel chiari provenienti dal vettore sorgente vengono dipinti sopra la destinazione, mentre i pixel più scuri no. Questa modalità è molto utile per mescolare le trame di un vettore con un altro (per esempio puoi usare una ombreggiatura come trama su un altro layer).

  • Scherma: Scherma schiarirà e saturerà i pixel sottostanti in base a quanto sono chiari i pixel di sopra. In questo modo, i pixel più chiari in cima aumenteranno la saturazione e schiariranno i pixel sottostanti. Otterrai il miglior risultato se i pixel in cima non sono troppo chiari. Altrimenti l’effetto sarà troppo estremo.

  • Addiziona: Aggiunge i valori dei pixel di un elemento all’altro. In caso di valori superiori al valore massimo (nel caso di RGB), viene visualizzato il bianco. Questa modalità è adatta per evidenziare i particolari.

  • Scurisci: Mantiene i valori più bassi di ogni componente dei pixel di primo piano e di sfondo. Come per la modalità schiarisci, il risultato tende a essere irregolare e non gradevole.

  • Moltiplica: I valori dei pixel dell’elemento superiore vengono moltiplicati con i valori corrispondenti dell’elemento sottostante. Il risultato tende quindi a essere piuttosto scuro.

  • Brucia: I colori più scuri nell’elemento superiore causano l’oscuramento degli elementi sottostanti. Questa modalità è utile per aggiustare e colorare i layer sottostanti.

  • Sovrapponi: Combina le modalità moltiplica e scolorisci. Le parti chiare diventano più chiare e le parti scure diventano più scure.

  • Luce diffusa: Molto simile alla modalità sovrapponi, ma invece di combinare le modalità moltiplica/scolorisci, combina brucia/scherma. Questo dovrebbe emulare una luce soffusa sull’immagine.

  • Luce intensa: Questa modalità è simile alla modalità sovrapponi. Proietta una luce molto intensa su tutta l’immagine.

  • Differenza: Sottrae il pixel superiore dal pixel sul fondo,oppure al contrario, ma in modo da ottenere sempre un valore positivo. La fusione con il nero non produce alcun cambiamento, poiché la differenza con tutti i colori è zero.

  • Sottrai: Sottrae i valori dei pixel di un elemento dall’altro. In caso di valori negativi, viene visualizzato il nero.

Impostazione Sovrascrittura definita dai dati

Accanto a molte opzioni nella finestra di dialogo delle Proprietà vettore o nelle impostazioni del Compositore di stampa, puoi trovare un’icona dataDefined Sovrascrittura definita dai dati. Questo strumento ti consente di impostare un valore dinamico per il parametro interessato grazie a espressioni basate sugli attributi del vettore o sulle impostazioni dell’elemento, funzioni e variabili preimpostate o personalizzate. Se abilitato, il valore restituito da questo widget viene applicato al parametro indipendentemente dal suo valore normale (casella di controllo, casella di testo, cursore …).

Widget Sovrascrittura definita dai dati

Facendo clic sull’icona dataDefined Sovrascrittura definita dai dati vengono visualizzate le seguenti voci:

  • Descrizione… che indica se l’opzione è abilitata, quale input è previsto, il tipo di input valido e la definizione corrente. Passando con il mouse sul widget compare anche questa informazione.

  • Memorizzare i dati nel progetto: un pulsante che permette di memorizzare la proprietà utilizzando il meccanismo Proprietà Dati Ausiliari.

  • Tipo di campo: una voce da selezionare tra i campi del layer che corrispondono al tipo di input valido.

  • Una voce per elencare le Variabili disponibili.

  • Modifica…. pulsante per creare o modificare l’espressione da applicare, utilizzando la finestra di dialogo Expression String Builder. Per aiutarti a compilare correttamente l’espressione, nella finestra di dialogo viene fornito un promemoria del formato di output previsto.

  • pulsanti Incolla e Copia.

  • Pulisci per rimuovere l’impostazione.

  • Per le proprietà numeriche e cromatiche, Assistente…. per ridefinire come i dati delle caratteristiche sono applicati alla proprietà (maggiori dettagli below)

Suggerimento

Usare click destro del mouse per (dis)attivare la modalità di sovrascrittura dati

Quando l’opzione di sovrascrittura definita dai dati è impostata correttamente, l’icona è gialla dataDefineOn o dataDefineExpressionOn. Se è errata, l’icona è rossa dataDefineError o dataDefineExpressionError

Puoi abilitare o disabilitare una scelta del pulsante dataDefined Sovrascrittura definita dai dati semplicemente facendo clic sul widget con il pulsante destro del mouse.

Usare l’interfaccia assistente definizione dati

Quando il pulsante dataDefined Sovrasrittura definita dai dati è associato ad un parametro numerico o colore, ha un’opzione Assistente… che permette di cambiare come i dati vengono applicati al parametro per ogni caratteristica. L’assistente ti permette di:

  • Definire i dati di Input, ad esempio:

    • l’attributo da rappresentare, utilizzando la lista Campo o la funzione expression Impostra espressione per la colonna (vedi Espressioni)

    • l’intervallo di valori da rappresentare: puoi inserire manualmente i valori o usare il pulsante draw Prendi l’intervallo dei valori dal layer per riempire automaticamente questi campi con i valori minimi e massimi restituiti dall’attributo scelto o dall’espressione applicata ai tuoi dati.

  • unchecked Applicare la curva di trasformazione: per impostazione predefinita, i valori di uscita (vedi di seguito per l’impostazione) vengono applicati agli oggetti in input seguendo una scala lineare. Puoi sovrascrivere questa logica: abilita l’opzione di trasformazione, fai clic sul grafico per aggiungere uno o più punti di interruzione e trascina il punto o i punti per applicare una distribuzione personalizzata.

  • Definire i valori di Output: le opzioni variano a seconda del parametro da definire. Puoi impostare globalmente:

    • i valori minimi e massimi da applicare alla proprietà selezionata (nel caso di un’impostazione del colore, dovrai fornire una scala di colori :ref:`color rampa `)

    • il Metodo scala di rappresentazione che può essere Flannery, Esponente, Superficie o Raggio

    • l” Esponente da utilizzare per la scalatura dei dati

    • il valore risultante o color per rappresentare oggetti con valori NULL

Quando compatibile con la proprietà, sul lato destro della finestra di dialogo viene visualizzata un’anteprima di aggiornamento in tempo reale per aiutare l’utente a controllare la scala dei valori.

../../../_images/varying_size_assistant.png

L’assistente dimensione definita dai dati

I valori presentati per le varie dimensioni di cui sopra nell’assistente imposteranno la dimensione “Sovrascrittura definita dai dati” con:

coalesce(scale_exp(Importance, 1, 20, 2, 10, 0.57), 1)
