Dxf2Shape Konverter Plugin

Das Plugin Dxf2Shape Konverter ermöglicht es, Vektorlayer von DXF (Drawing Interchange Format) ins Shape-Format zu konvertieren. Dazu müssen Sie folgende Parameter angegeben:

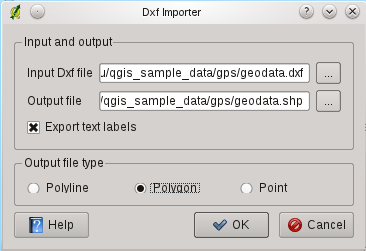

Figure Dxf2Shape 1:

../../../_images/dxf2shape_dialog.png

Dxf2Shape Converter Plugin

  • DXF-Eingabedatei: Geben Sie hier den Pfad zur DXF-Datei an

  • Ausgabedatei: Geben Sie hier einen Namen für das Ausgabe-Shape an

  • Typ der Ausgabedatei: Geben Sie hier den Geometrietyp an. Unterstützt wird momentan Polylinie, Polygon oder Punkt.

  • Beschriftungen exportieren: Wenn Sie dieses Kontrollkästchen aktivieren, wird ein zusätzlicher Shapefile Punktlayer erstellt, und die damit verknüpfte dbf-Datei enthält die Beschriftungen und Informationen dazu, die sich im ‘TEXT’-Feld der Datei befinden.

Das Plugin anwenden

  1. Start QGIS, load the Dxf2Shape plugin in the Plugin Manager (see Section Loading a QGIS Core Plugin) and click on the dxf2shp_converter Dxf2Shape Converter icon which appears in the QGIS toolbar menu. The Dxf2Shape plugin dialog appears as shown in Figure_dxf2shape_1.

  2. Geben Sie den DXF-Eingabedatei an, einen Namen für die Ausgabedatei und ihren Typ.

  3. Aktivieren Sie das Kontrollkästchen checkbox Beschriftungen exportieren, wenn Sie einen zusätzlichen Shapefile Punktlayer mit den Beschriftungen erstellen wollen.

  4. Klicken Sie [OK].
